タイトネック薬室に対する薬莢ネック厚の限界点

2003/09/28

                                                                   日本ベンチレスト射撃協会

                                                                   小澤常雄



１．  注意



①        知的所有権



この資料の知的所有権は日本ベンチレスト射撃協会と編者にあります。

所有者に無断での転載は認めていません。



②        利用に当たり



この資料の内容を利用するにあたり、如何なる事態が生じても日本ベンチレスト射撃協会と編者は一切の責任を負いません。

すべて自己責任となりますので注意してください。

　



２．  目的



ベンチレスト競技専用銃の薬室（６ｍｍPPC,６ｍｍBR）は、通常はタイトネックと成っている。当然の事で有るが、薬莢のネックターンを行なわなければ薬室に装填できない。



タイトネックの薬室では、安全面から最低でも０．００１インチのクリアランスが必要と言われている。



日本ではネック厚は０．００８５～０．００９インチの間が多いようであるが、一部に０．００９インチ以上にネック厚を上げて、クリアランスを極小にする射手がいる。

ではクリアランスはどこまで極小に出来るか？

肉厚はどこまで厚く出来るのか？





この疑問の確認の為にテストを行なった。













３．  薬室のネック寸法の確認



テストを行なうに当たり、使用する銃身の薬室のネック寸法の確認の必要がある。

確認はセロフィーロで薬室の型取りをするか、段階的にネック厚を変えた薬莢でダミーを作り、装填して確認する二通りの方法が有る。



今回は段階的にネック厚を変えた薬莢でダミーを作る方法で確認した。

テスト銃身の薬室のネックサイズの刻印は０．２６２である。

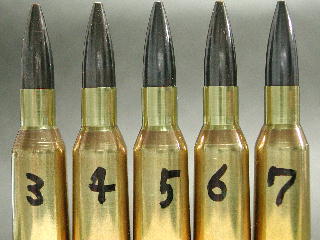

確認用に用意した薬莢のネック厚は以下の通り。

番号　３            ０．００９３インチ　（実包ネック径  計算値             ０．２６１６）

番号　４            ０．００９４インチ　（同上                                  ０．２６１８）

番号　５            ０．００９５インチ　（同上                                  ０．２６２０）

番号　６            ０．００９６インチ　（同上                                  ０．２６２２）

番号　７            ０．００９７インチ　（同上                                  ０．２６２４）



以上の５個の薬莢でダミーを作り薬室に装填、ボルトが閉鎖可能かで寸法の確認をした。

　

番号３，４は問題なく閉鎖、番号５は硬い，番号６は閉鎖がかなり硬くなる。

番号７はマウスから０．０５インチしか入らず閉鎖不能。



以上より、薬室のネックサイズは０．２６２２強と判断した。



テストはネック厚０．００９０インチを基準としてネック厚を０．０００１インチずつ段階的に上げ、０．００９５インチを上限とした。



薬室に入る０．００９６インチはテストしないのか？　＞　正直言って怖い、撃つ勇気はありません！





４．  実射



ネック厚０．００９０インチから０．００９５インチまで、０．０００１インチずつネック厚を変えた薬莢を各５本作りテストした。各実包はランドタッチより０．００５インチ下げて弾頭をシートしてある。



①           ファイヤーフォーミング

雷管はフェデラルマッチ（スモール）、火薬はハッジガン　ベンチマークを２２ｇｒ、弾頭はバーガーモリコート６５ｇｒの組み合わせでファイヤーフォーミングを３回行なった。



②           フルチャージ

３回のファイヤーフォーミング後に、火薬量を２８．５ｇｒに上げて本射を行なった。

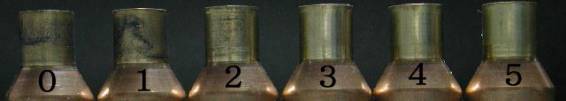

本射後の写真、左からネック厚０．００９０インチ（番号０）～０．００９５インチ（番号５）



ネックの汚れに注目。番号０より番号２（ネック厚０．００９２インチ）まではネックに汚れが有るが、番号３（０．００９３インチ）より上は汚れが無い。

　　反動は番号０から番号５に行くに従い強くなる様な気がする（あくまで気です）



　　

上の薬莢の雷管の状態。写真では良く判らないが、番号５はシールが怪しく、雷管周辺に汚れが有る。

撃針先端部の傷が打痕中心に残されている。テスト後に撃針先端は研磨を行なった。

各実包のグルーピィングは以下の通り。





番号０         ６．３３ｍｍ　（基準となるネック厚０．００９インチ）

番号１         ７．７９ｍｍ

番号２         ７．４２ｍｍ

番号３         ６．８７ｍｍ

番号４         ４．４６ｍｍ

番号５　　　１１．７０ｍｍ（フライヤーを除くと４．４４ｍｍ）



ネックが厚くなるに従い、グルーピィングが良くなる様に見えますが、単なる偶然の結果とも言えます。

その日の射手の調子によりこの位はバラツキます。



ネックを厚くするとグルーピィングが小さくなる、と勘違いしないように！











５．  本射後の薬莢長



測定にはミツトヨのデジタルノギスを使用した。



①　ヘッドスペース（ヘッドスペースゲージ込みの薬莢長）               単位　インチ



　番号０

　番号１

　番号２

　番号３

　番号４

　番号５

　　１

1.5345

1.5335

1.5335

1.5340

1.5335

1.5335

　　２

1.5330

1.5350

1.5335

1.5345

1.5335

1.5335

　　３

1.5335

1.5340

1.5340

1.5335

1.5335

1.5335

　　４

1.5335

1.5335

1.5335

1.5335

1.5330

1.5335

　　５

1.5335

1.5335

1.5335

1.5330

1.5335

1.5335

　平均値

   1.5336

   1.5339

   1.5336

   1.5337

   1.5334

   1.5335



表①は本射後の薬莢のヘッドスペース長である。

この数値には、測定に使用したヘッドスペースゲージの長さを含んでいる。

長さは凡そ“１．５３３x”と一定している。

測定値の小数点以下４桁目（ｘ）は、測定器の精度の関係で“０”か“５”のどちらかが表示される。その為、４桁目は誤差が最大で０．０００４インチ（？）ある可能性がある。



②        薬莢の全長                                                                     単位　インチ



　番号０

　番号１

　番号２

　番号３

　番号４

　番号５

　　１

   1.4850

1.4840

   1.4850

   1.4845

   1.4855

   1.4875

　　２

   1.4830

   1.4845

   1.4845

   1.4850

   1.4855

   1.4886

　　３

   1.4850

   1.4780

   1.4850

   1.4845

   1.4855

   1.4880

　　４

   1.4850

   1.4750

   1.4840

   1.4865

   1.4860

   1.4870

　　５

1.4850

   1.4785

   1.4845

   1.4855

   1.4850

   1.4870

　平均値

   1.4846

   1.4800

   1.4846

   1.4852

   1.4855

   1.4876



表②は本射後の薬莢全長である。

番号１を除き右肩上がりの傾向が有る。

グラフ①、②参照。



番号１のバラツキは原因が不明で有り、複数回の再測定でも同じ様な値が出る。

ただし延びの大きい２本はグラフ上で番号０～番号５の線上には有る。



表②で注目すべきは番号５の数値である。

他の物に比べて明らかに全長が延びている。

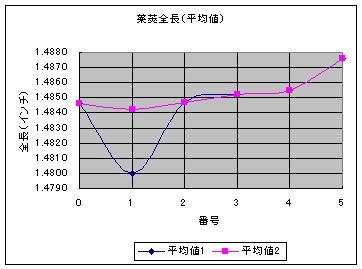

グラフ　①

番号１はなぜか全長のバラツキが大きい。

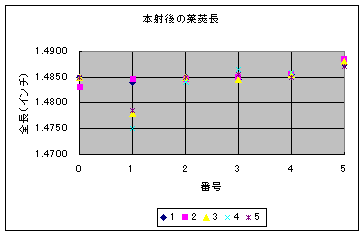

グラフ　②

５本の薬莢全長の平均値。

番号１の◆（平均値１）は5本の平均値。

番号１の■は伸びの大きい２本の平均値



ネックが厚くなるに従い全長が延びる傾向が有る。

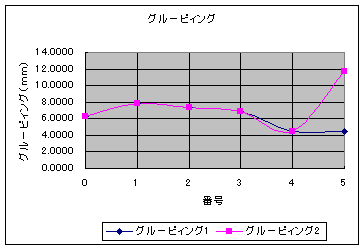

グラフ　③

番号５の◆はフライヤーを除外した数値。



ネックが厚いほうが、グルーピィングが良くなる様に見えるが偶然の結果かも？

















６．  結果の考察



実射しての結果より。



薬室のネックサイズの表示が０．２６２インチでも、実包のネックサイズが０．２６２２インチ（ネック厚　０．００９６インチ）までは、装填可能であったがボルト閉鎖はかなり硬い。

標示が０．２６２でも、実寸はホンの少し大きいようである。

おそらく公差は　－０、＋０．０００２位　ではないかと思う。



どの実包も発射時に雷管突破は起きない。

実包ネックサイズ０．２６２０インチ（ネック厚　０．００９５インチ）は、雷管周辺に異常腔圧の兆候である汚れが少しでは有るが発生する。



ネック厚を変えても薬莢のヘッドスペースに変化は無い。

薬莢の全長は肉厚が厚くなるに従い延びる傾向がある（腔圧が高くなる）。

ネック厚　０．００９５インチ　は伸びが他のものに比較して大きい。



グルーピィングは、ネックが厚いほうが一見して小さくなるように見えるが、射手の調子により変化するので一概に良くなるとは判断できない。



これらより、表示０．２６２２強の薬室ネック（表示０．２６２）の場合、クリアランスが０．０００４インチ（片側で０．０００２）よりも小さくなると、異常腔圧の兆候が発生する。



薬莢のネック厚を上げる場合には、薬室のネック実寸に対し少なくても　“０．０００４インチ”　のクリアランスを取らないと異常腔圧に対する安全が確保できない可能性が高い。



なを、クリアランスを　“０．０００４インチ”　取った場合でも、銃身の状態、気象条件等により異常腔圧が発生する可能性は有るので、クリアランスを小さくする場合は充分な注意が必要である。





                                                                                                     以上。



追記

弾速および薬莢の使用限界についてはいずれ追試を行なう予定である。
